Насосы двустороннего входа — разновидность центробежных насосов, предназначенная прежде всего для перекачивания значительных объемов воды и других жидкостей со сходными физическими свойствами. Такое оборудование применяется в системах промышленного и коммунального водоснабжения, на насосных станциях, в энергетике, системах охлаждения, мелиорации и на других объектах, где требуется стабильная подача жидкости с заданными параметрами.
Главная конструктивная особенность таких насосов заключается в способе подвода перекачиваемой среды к рабочему колесу: жидкость поступает к нему с двух сторон. Такое решение позволяет обеспечить высокую подачу и одновременно способствует уравновешиванию осевых сил, возникающих во время работы оборудования.
К насосам этого класса относятся, в частности, широко применяемые в промышленности горизонтальные центробежные насосы типов Д, 1Д и 2Д.
Содержание
- Что такое насос двустороннего входа
- Чем насос двустороннего входа отличается от обычного центробежного насоса
- Устройство насоса двустороннего входа
- Рабочее колесо двустороннего входа
- Горизонтальный разъем корпуса
- Принцип работы насоса двустороннего входа
- Зачем нужен двусторонний подвод жидкости
- Что происходит с давлением внутри насоса
- Основные характеристики насосов двустороннего входа
- Преимущества насосов двустороннего входа
- Ограничения и особенности эксплуатации
- Где применяются насосы двустороннего входа
- Водоснабжение
- Водозаборные сооружения
- Промышленность
- Энергетика
- Мелиорация и орошение
- Какие жидкости могут перекачивать насосы двустороннего входа
- Насосы типа Д, 1Д и 2Д
- На что обратить внимание при выборе
- Заключение
Что такое насос двустороннего входа
Насос двустороннего входа — это центробежный насос, рабочее колесо которого получает перекачиваемую жидкость одновременно с двух сторон. После поступления в рабочее колесо жидкость перемещается по его каналам от центральной части к периферии, получает энергию и далее направляется в отвод и напорный трубопровод.
В технической литературе и каталогах оборудования можно встретить несколько близких обозначений:
- насос двустороннего входа;
- насос двухстороннего входа;
- насос двустороннего всасывания;
- насос двойного всасывания.
Как правило, этими терминами описывается одна конструктивная особенность — подвод жидкости к рабочему колесу с двух противоположных сторон.
При этом насос двустороннего входа не следует путать с двухступенчатым насосом. В первом случае речь идет о способе подвода жидкости к одному рабочему колесу, а во втором — о последовательном прохождении жидкости через несколько ступеней.
Чем насос двустороннего входа отличается от обычного центробежного насоса
В центробежном насосе с односторонним входом жидкость поступает в рабочее колесо только с одной стороны. У колеса двустороннего входа имеются два входных сечения, расположенных с противоположных сторон.
Это различие непосредственно влияет на конструкцию и рабочие характеристики оборудования.
| Параметр | Насос одностороннего входа | Насос двустороннего входа |
|---|---|---|
| Подвод жидкости | С одной стороны рабочего колеса | С двух сторон рабочего колеса |
| Рабочее колесо | Одностороннего входа | Двустороннего входа |
| Осевые силы | Требуют компенсации конструктивными решениями | В значительной степени взаимно уравновешиваются |
| Характерные расходы | Зависит от конструкции насоса | Конструкция особенно эффективна при больших расходах |
| Типичное применение | Бытовые, коммунальные и промышленные системы | Преимущественно коммунальные и промышленные системы большой производительности |
При этом двусторонняя конструкция сама по себе не делает насос лучше оборудования с односторонним входом. Тип насоса выбирают исходя из требуемой подачи, напора, свойств жидкости, условий всасывания и других параметров системы.
Устройство насоса двустороннего входа
По общему принципу устройства насос двустороннего входа остается центробежной гидравлической машиной. Его конструкция включает несколько основных узлов.
Корпус насоса. Образует проточную часть, обеспечивает подвод жидкости к рабочему колесу и ее последующее направление к напорному патрубку.
Рабочее колесо. Основной рабочий орган насоса. Получает вращение от вала и передает энергию перекачиваемой жидкости.
Вал. Передает крутящий момент от электродвигателя рабочему колесу.
Подшипниковые узлы. Поддерживают вал и обеспечивают его вращение с необходимой точностью.
Уплотнения вала. Ограничивают утечки жидкости в местах выхода вала из корпуса. Конкретная конструкция уплотнения зависит от исполнения оборудования.
Всасывающий патрубок. Служит для поступления жидкости в насос.
Напорный патрубок. Через него жидкость после прохождения проточной части поступает в напорный трубопровод.
Спиральный отвод. Собирает жидкость, выходящую из рабочего колеса, и направляет ее к напорному патрубку.
Насосный агрегат также включает привод — обычно электродвигатель, соединенный с насосом посредством муфты. Насос и двигатель устанавливаются на общей раме или фундаменте в соответствии с конструкцией конкретного агрегата.
Рабочее колесо двустороннего входа
Рабочее колесо является ключевым элементом, отличающим этот тип оборудования от многих других центробежных насосов.
Если представить обычное центробежное колесо с односторонним входом, жидкость подходит к его центральной части только с одной стороны. У рабочего колеса двустороннего входа поток подводится одновременно с двух противоположных сторон.
Условно такое колесо можно представить как два рабочих колеса одностороннего входа, соединенных задними дисками.
Поступившая с обеих сторон жидкость попадает в межлопаточные каналы вращающегося колеса и перемещается от центра к его периферии. Благодаря такому устройству через рабочее колесо может проходить значительный расход жидкости без необходимости чрезмерно увеличивать размеры одного входного сечения.
Еще одно важное следствие симметричного подвода — уменьшение результирующей осевой силы. Усилия, возникающие с разных сторон рабочего колеса, направлены навстречу друг другу и при нормальной работе в значительной степени взаимно компенсируются.
Полного отсутствия осевых нагрузок это не означает: на практике на их величину могут влиять режим работы, износ элементов проточной части и другие факторы.
Горизонтальный разъем корпуса
Характерной особенностью многих крупных горизонтальных насосов двустороннего входа является корпус с горизонтальным разъемом.
Корпус состоит из нижней и верхней частей. После снятия верхней части открывается доступ к рабочему колесу, валу и другим внутренним элементам насоса.
Такая компоновка удобна при техническом обслуживании и ремонте. В ряде конструкций доступ к основным узлам можно получить без демонтажа корпуса из трубопроводной системы и отсоединения всасывающего и напорного трубопроводов.

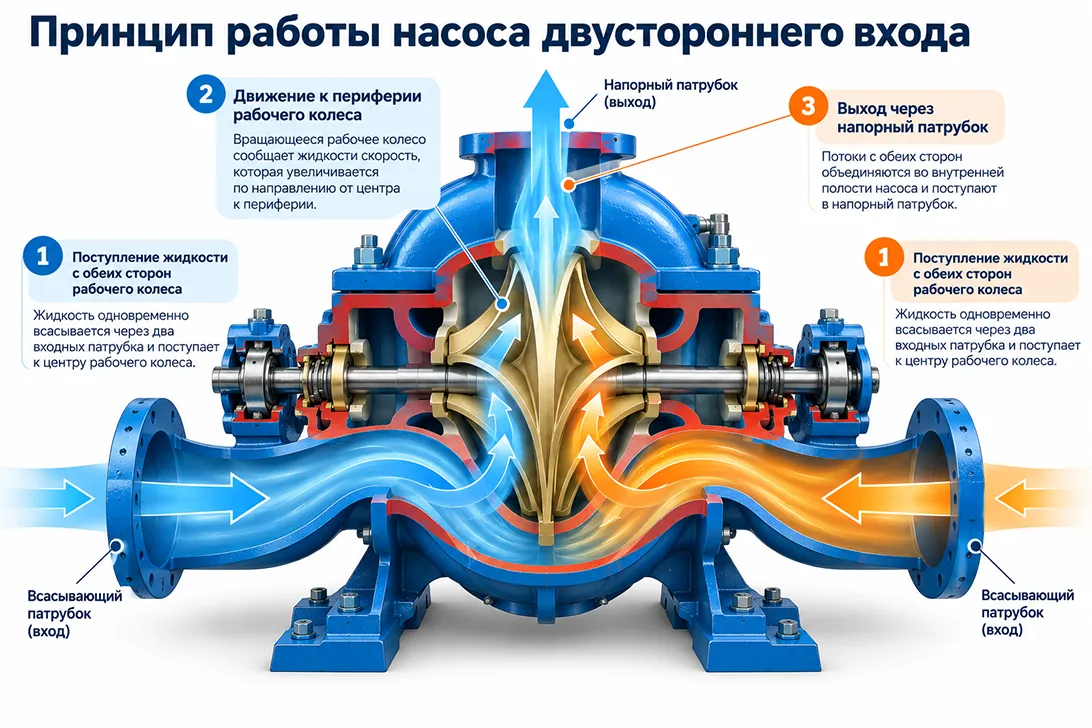

Принцип работы насоса двустороннего входа
Принцип действия оборудования основан на преобразовании механической энергии привода в энергию потока жидкости и в целом соответствует принципу работы центробежного насоса.
Процесс можно условно разделить на несколько этапов.
- Электродвигатель через муфту приводит во вращение вал насоса и установленное на нем рабочее колесо.
- Перекачиваемая жидкость поступает через всасывающий патрубок в проточную часть насоса.
- Внутри корпуса поток распределяется и подводится к рабочему колесу с двух сторон.
- Жидкость поступает во входные области вращающегося рабочего колеса.
- В межлопаточных каналах жидкость получает энергию и перемещается от центра рабочего колеса к его периферии.
- Сходящий с рабочего колеса поток поступает в спиральный отвод.
- Далее жидкость направляется через напорный патрубок в трубопровод.
Таким образом насос обеспечивает непрерывное перемещение жидкости от всасывающей стороны системы к напорной.
Зачем нужен двусторонний подвод жидкости
Использование двух входов рабочего колеса решает сразу несколько инженерных задач.
Первая — обеспечение значительной подачи. Вместо поступления всего объема жидкости через одно входное сечение поток распределяется между двумя сторонами рабочего колеса.
Это особенно важно для насосов, предназначенных для перемещения больших объемов воды.
Вторая особенность связана с осевыми силами. При одностороннем подводе жидкости в рабочем колесе возникает осевая составляющая нагрузки. В конструкции двустороннего входа силы, возникающие с противоположных сторон колеса, направлены навстречу друг другу и в значительной степени компенсируются.
Благодаря этому уменьшается нагрузка, которую необходимо воспринимать опорным элементам насосного агрегата.
Что происходит с давлением внутри насоса
При поступлении жидкости в центральную область рабочего колеса давление сравнительно невелико. Вращающееся колесо передает жидкости механическую энергию, вследствие чего увеличиваются ее скорость и энергия.
После выхода из рабочего колеса поток поступает в отвод. Геометрия проточной части способствует преобразованию части кинетической энергии потока в энергию давления.
В результате на выходе из насоса формируется напор, необходимый для преодоления разности высот, гидравлического сопротивления трубопроводов, арматуры и других элементов системы.
Основные характеристики насосов двустороннего входа
При оценке и подборе насосного оборудования учитывается комплекс рабочих параметров.
Подача Q показывает объем жидкости, который насос способен перемещать за единицу времени. Для промышленного оборудования она обычно указывается в м³/ч.
Напор H характеризует энергию, сообщаемую насосом единице веса жидкости, и обычно выражается в метрах.
Частота вращения показывает количество оборотов рабочего колеса за единицу времени и влияет на рабочие характеристики оборудования.
Мощность характеризует энергетические параметры привода, необходимого для работы насосного агрегата.
КПД показывает эффективность преобразования потребляемой энергии в полезную гидравлическую энергию.
Кавитационные характеристики определяют требования к условиям на входе в насос. Недостаточное давление на всасывании может привести к возникновению кавитации и нарушению нормальной работы оборудования.
Кроме того, учитываются температура и свойства перекачиваемой жидкости, исполнение проточной части, характеристики электродвигателя и условия установки.
Оценивать насос только по максимальной подаче или максимальному напору неправильно. Рабочая точка должна соответствовать характеристике насоса и параметрам конкретной системы.
Подробно расчет необходимых параметров рассмотрим в отдельном материале о выборе насосов двустороннего входа.
Преимущества насосов двустороннего входа
Главные преимущества оборудования связаны непосредственно с его конструкцией.
Высокая производительность. Двусторонний подвод жидкости позволяет использовать такие насосы в системах, где требуется перемещение значительных объемов воды.
Уравновешивание осевых сил. Симметричная конструкция рабочего колеса способствует уменьшению результирующей осевой нагрузки.
Высокая эффективность. При правильном подборе и работе в расчетном диапазоне промышленные насосы этого класса способны обеспечивать высокий КПД.
Стабильная работа в крупных системах. Оборудование применяется на объектах, где требуется продолжительная работа с большими расходами жидкости.
Удобство обслуживания. У насосов с горизонтальным разъемом корпуса доступ к внутренним элементам упрощен по сравнению с конструкциями, для разборки которых требуется демонтировать значительную часть трубопроводной обвязки.
Эти особенности сделали насосы двустороннего входа распространенным решением для крупных систем водоснабжения и различных промышленных объектов.
Ограничения и особенности эксплуатации
Несмотря на преимущества, насосы двустороннего входа имеют ряд особенностей, которые необходимо учитывать при проектировании и эксплуатации системы.
Промышленные агрегаты этого класса могут иметь значительные размеры и массу, поэтому для их установки требуется правильно подготовленное основание или фундамент.
Большое значение имеет центровка валов насоса и электродвигателя. Нарушение центровки может стать причиной повышенной вибрации, дополнительной нагрузки на подшипники и муфту и ускоренного износа оборудования.
Не менее важны условия на всасывающей стороне. Недостаточное давление, слишком большие гидравлические потери, высокая температура жидкости или другие неблагоприятные условия способны привести к кавитации.
При эксплуатации также необходимо контролировать состояние подшипников, уплотнений, муфты и элементов проточной части.
Работа оборудования должна осуществляться в допустимом диапазоне характеристик, установленном производителем.
Причины наиболее распространенных неисправностей и правила обслуживания насосов типа Д будут рассмотрены отдельно в материале об эксплуатации насосов двустороннего входа.
Где применяются насосы двустороннего входа
Способность обеспечивать большие расходы определяет основные области применения насосов двустороннего входа.
Водоснабжение
Оборудование применяется в централизованных и промышленных системах водоснабжения, где необходимо транспортировать большие объемы воды.
Насосы могут входить в состав насосных станций различного назначения и использоваться для подачи воды между отдельными участками системы.
Водозаборные сооружения
Насосы двустороннего входа применяются при организации забора и транспортировки воды из различных источников и резервуаров.
При выборе оборудования учитываются требуемая производительность, геодезическая высота, потери в трубопроводе и условия на всасывающей стороне.
Промышленность
На промышленных предприятиях такие насосы могут использоваться:
- в системах технического водоснабжения;
- для подачи технологической воды;
- в системах оборотного водоснабжения;
- для подачи охлаждающей воды;
- в составе различных технологических установок.
Конкретная возможность применения определяется характеристиками перекачиваемой среды и исполнением оборудования.
Энергетика
Насосное оборудование большой производительности востребовано на энергетических объектах в системах технического водоснабжения, охлаждения и других технологических контурах.
Тип и исполнение насоса подбираются с учетом параметров конкретной системы.
Мелиорация и орошение
Еще одна область применения — системы, в которых необходимо транспортировать значительные объемы воды для орошения, мелиорации или других хозяйственных задач.
| Область | Типичная задача |
|---|---|
| Коммунальное водоснабжение | Подача больших объемов воды |
| Водозаборные сооружения | Забор и транспортировка воды |
| Промышленность | Техническое и оборотное водоснабжение |
| Энергетика | Подача и циркуляция технической воды |
| Системы охлаждения | Перемещение больших расходов охлаждающей воды |
| Мелиорация | Подача воды в оросительные системы |
Какие жидкости могут перекачивать насосы двустороннего входа
Конкретная область применения определяется не только конструктивным типом насоса, но и его исполнением.
Стандартные насосы двустороннего входа широко применяются для перекачивания воды и жидкостей, близких к ней по физико-химическим свойствам.
При подборе необходимо учитывать:
- температуру жидкости;
- плотность и вязкость;
- химический состав;
- наличие и концентрацию механических примесей;
- размер твердых включений;
- требования к материалам проточной части и уплотнениям.
Нельзя считать, что любой насос двустороннего входа подходит для любой жидкой среды. Например, наличие абразивных или химически активных компонентов может потребовать специального исполнения оборудования.
Допустимые свойства жидкости, температура и содержание примесей определяются технической документацией конкретной модели насоса.
Насосы типа Д, 1Д и 2Д
К наиболее известным представителям горизонтальных центробежных насосов двустороннего входа относятся насосы типов Д, 1Д и 2Д.
Такое оборудование используется в системах водоснабжения, промышленности, энергетике, мелиорации и на других объектах, где требуется обеспечить значительную подачу.
В обозначениях насосов содержится информация о типе оборудования и его основных характеристиках. В зависимости от серии и исполнения также могут указываться особенности рабочего колеса, уплотнения и другие параметры.
Подробное сравнение насосов Д, 1Д и 2Д, а также правила расшифровки их маркировки рассмотрим в отдельном материале.
На что обратить внимание при выборе
Подбор насоса двустороннего входа выполняется по совокупности параметров системы. Ориентироваться только на диаметр патрубков, мощность двигателя или максимальную производительность оборудования нельзя.
В первую очередь необходимо определить:
- требуемую подачу;
- необходимый напор;
- рабочую точку системы;
- характеристики перекачиваемой жидкости;
- температуру среды;
- условия на всасывании;
- кавитационные параметры;
- требуемую частоту вращения;
- мощность электродвигателя;
- материал проточной части;
- условия установки и эксплуатации.
После этого рабочая точка системы сопоставляется с характеристиками конкретного насоса.
Правильный подбор особенно важен для промышленного оборудования большой производительности. Существенное отклонение фактического режима от расчетного может привести к снижению эффективности, увеличению энергопотребления, вибрации и ускоренному износу оборудования.
Подробный алгоритм расчета рассмотрим в статье «Как выбрать насос двустороннего входа».
Заключение
Насосы двустороннего входа — центробежное оборудование, конструкция которого рассчитана прежде всего на эффективную работу при значительных расходах жидкости. Поступление среды к рабочему колесу с двух сторон позволяет увеличить пропускную способность входной части и способствует уравновешиванию осевых сил.
Благодаря этим особенностям насосы двустороннего входа применяются в коммунальном и промышленном водоснабжении, энергетике, системах охлаждения, на водозаборных сооружениях, в мелиорации и других системах, где необходимо надежно перемещать большие объемы воды.
При этом эффективность и ресурс оборудования во многом зависят от правильного подбора. Необходимо учитывать не только требуемые подачу и напор, но и характеристики перекачиваемой среды, условия на всасывании, рабочую точку системы и особенности эксплуатации.
Специалисты компании «Агроводком» помогут подобрать насос двустороннего входа с учетом параметров системы и требуемого режима работы.
Подберите насос двустороннего входа
Вопросы и ответы
- Почему насос называется насосом двустороннего входа?
- Название связано с конструкцией рабочего колеса. Перекачиваемая жидкость поступает к нему одновременно с двух противоположных сторон, а не только с одной, как у многих других центробежных насосов.
- Чем двусторонний вход отличается от двухступенчатого насоса?
- Это разные конструктивные понятия. У насоса двустороннего входа жидкость поступает с двух сторон одного рабочего колеса. В многоступенчатом насосе жидкость последовательно проходит через два или более рабочих колес — ступеней.
- Чем насос двустороннего входа отличается от обычного центробежного насоса?
- Главное отличие заключается в конструкции рабочего колеса и способе подвода жидкости. Двусторонний подвод особенно удобен для насосов большой производительности и способствует уравновешиванию осевых сил.
- Для чего используется рабочее колесо двустороннего входа?
- Такая конструкция позволяет организовать поступление значительного расхода жидкости с двух сторон и одновременно уменьшить результирующую осевую нагрузку на ротор насоса.
- Какие жидкости можно перекачивать?
- Это зависит от конкретной модели и исполнения. Наиболее распространенные насосы данного типа предназначены для воды и жидкостей со сходными свойствами. Допустимая температура, содержание примесей и другие параметры указываются производителем.
- Где применяются насосы двустороннего входа?
- Основные области применения — коммунальное и промышленное водоснабжение, насосные станции, водозаборные сооружения, энергетика, системы технического и оборотного водоснабжения, охлаждение, мелиорация и орошение.
- Что означают обозначения Д, 1Д и 2Д?
- Это обозначения распространенных серий горизонтальных центробежных насосов двустороннего входа. Их конструктивные различия и правила чтения маркировки целесообразно рассматривать отдельно, поскольку обозначение конкретной модели содержит дополнительную ин
- Как подобрать насос двустороннего входа?
- Для подбора необходимо определить требуемые подачу и напор, характеристики жидкости, условия на всасывании и рабочую точку системы, после чего сопоставить эти данные с характеристикой насоса. Для промышленного оборудования подбор желательно выполнять на о
Эксперт статьи
Нугманов Рамиль Вильевич
Специалист по подбору насосного оборудования
Делится практическими советами по выбору, расчёту и эксплуатации насосов, помогает разобраться в характеристиках оборудования и избежать ошибок при покупке. Специализируется на решениях для водоснабжения, отопления, водоотведения, а также для сельскохозяйственных и промышленных объектов.
Задать вопрос эксперту
Оставьте контактные данные, и мы свяжемся с вами в ближайшее время.
