Насосы типов Д, 1Д и 2Д относятся к горизонтальным центробежным насосам двустороннего входа. Оборудование этого класса предназначено прежде всего для перемещения значительных объемов воды и других жидкостей, допустимых для конкретного исполнения насоса. Такие агрегаты применяются на насосных станциях, в системах коммунального и промышленного водоснабжения, энергетике, мелиорации и различных технологических системах.
Общая особенность насосов Д, 1Д и 2Д — рабочее колесо двустороннего входа. Жидкость подводится к нему с двух противоположных сторон, что позволяет организовать большую подачу и способствует уравновешиванию осевых сил.
При этом обозначения Д, 1Д и 2Д нельзя воспринимать как указание количества ступеней или как полностью взаимозаменяемые варианты одного насоса. Каждая серия имеет собственную номенклатуру, характеристики и конструктивные исполнения.
Разберемся, чем отличаются насосы Д, 1Д и 2Д, какую информацию можно получить из обозначения модели и какие параметры необходимо проверять при выборе или замене оборудования.
Содержание
- Что означают Д, 1Д и 2Д
- Насосы типа Д
- Насосы типа 1Д
- Насосы типа 2Д
- Чем отличаются насосы Д, 1Д и 2Д
- Можно ли заменить насос Д на 1Д или 2Д
- Как расшифровывается маркировка насосов типа Д
- Дополнительные обозначения в маркировке
- Что означают буквы «а» и «б»
- Обозначение уплотнения вала
- Климатическое исполнение и категория размещения
- Пример расшифровки маркировки
- Основные технические характеристики насосов Д, 1Д и 2Д
- Подача
- Напор
- Частота вращения
- Мощность электродвигателя
- КПД
- Кавитационные характеристики
- Рабочие характеристики насосов Д, 1Д и 2Д
- Как читать график Q–H
- Рабочие колеса и варианты исполнения
- Номинальное рабочее колесо
- Обточенное рабочее колесо
- Какие насосы Д, 1Д и 2Д бывают по производительности
- Где применяются насосы Д, 1Д и 2Д
- Как выбрать между Д, 1Д и 2Д
- Ошибки при выборе насоса по маркировке
- Выбор только по цифрам в названии
- Игнорирование дополнительных букв
- Д, 1Д и 2Д считаются полностью взаимозаменяемыми
- Не учитываются условия на всасывании
- Выбор выполняется по мощности двигателя
- Заключение
Что означают Д, 1Д и 2Д
Обозначения Д, 1Д и 2Д используются для различных серий горизонтальных центробежных насосов двустороннего входа.
Общими конструктивными признаками для этого класса оборудования являются горизонтальное расположение вала и двусторонний подвод жидкости к рабочему колесу.
Цифры перед буквой «Д» являются частью обозначения серии и не указывают количество рабочих колес или ступеней насоса.
Например, насос 2Д не следует считать двухступенчатым только из-за цифры 2 в обозначении. Насосы двустороннего входа и многоступенчатые насосы относятся к разным конструктивным решениям.
Насосы типа Д
Насосы типа Д — одна из известных серий горизонтальных центробежных насосов двустороннего входа.
Они применяются для перекачивания воды и других жидкостей, требования к которым устанавливаются технической документацией конкретного исполнения.
Характерная компоновка включает рабочее колесо двустороннего входа, горизонтальный вал и корпус, конструкция которого обеспечивает подвод жидкости к обеим сторонам рабочего колеса.
Насосы типа Д получили широкое применение в системах водоснабжения, на промышленных и коммунальных насосных станциях, а также на объектах, где необходимо перемещать большие объемы жидкости.
Насосы типа 1Д
Серия 1Д также относится к горизонтальным центробежным насосам двустороннего входа.
В зависимости от типоразмера насосы выпускаются с различными значениями подачи и напора, вариантами рабочего колеса, электродвигателями и другими элементами исполнения.
Обозначение 1Д необходимо рассматривать как обозначение конкретной серии оборудования, а технические параметры — определять по документации соответствующего типоразмера.
Насосы типа 2Д
Насосы серии 2Д сохраняют общий для рассматриваемого класса принцип двустороннего подвода жидкости к рабочему колесу.
Для них также существует собственная номенклатура типоразмеров и исполнений.
Поэтому при сравнении Д, 1Д и 2Д недостаточно ориентироваться только на название серии. Необходимо сопоставлять характеристики конкретных моделей: подачу, напор, частоту вращения, мощность, кавитационные показатели, исполнение рабочего колеса и присоединительные размеры.
Чем отличаются насосы Д, 1Д и 2Д
Все три обозначения относятся к насосам одного общего конструктивного класса, однако это не означает полной идентичности оборудования.
Общие признаки можно представить следующим образом:
| Характеристика | Д | 1Д | 2Д |
|---|---|---|---|
| Принцип действия | Центробежный | Центробежный | Центробежный |
| Подвод к рабочему колесу | Двусторонний | Двусторонний | Двусторонний |
| Расположение вала | Горизонтальное | Горизонтальное | Горизонтальное |
| Подача | Зависит от типоразмера | Зависит от типоразмера | Зависит от типоразмера |
| Напор | Зависит от типоразмера | Зависит от типоразмера | Зависит от типоразмера |
| Рабочее колесо | Исполнение определяется моделью | Исполнение определяется моделью | Исполнение определяется моделью |
| Электродвигатель | Подбирается по исполнению | Подбирается по исполнению | Подбирается по исполнению |
| Область применения | Водоснабжение и промышленность | Водоснабжение и промышленность | Водоснабжение и промышленность |
Основные различия проявляются на уровне конкретных типоразмеров и конструктивных исполнений. Могут различаться гидравлические характеристики, размеры проточной части, частота вращения, мощность привода, масса, габариты и присоединительные размеры.
Поэтому сравнивать корректнее не абстрактные «Д против 1Д», а конкретные модели, которые рассматриваются для определенной рабочей точки.
Можно ли заменить насос Д на 1Д или 2Д
Такая замена в ряде случаев возможна, но принимать решение только на основании похожих цифр подачи и напора нельзя.
При подборе замены необходимо сопоставить рабочую подачу, требуемый напор, форму характеристики Q–H, частоту вращения, КПД в требуемой рабочей точке, кавитационные параметры, мощность электродвигателя, диаметр и исполнение рабочего колеса, расположение и размеры патрубков, габаритные и присоединительные размеры, конструкцию рамы или фундамента, исполнение уплотнений и свойства перекачиваемой жидкости.
Особенно важны присоединительные размеры, если новое оборудование устанавливается вместо существующего насоса в уже смонтированную систему. Даже близкие гидравлические характеристики не гарантируют, что агрегат можно установить без изменения трубопроводной обвязки или основания.
Поэтому задача замены насоса должна рассматриваться как полноценный технический подбор.
Как расшифровывается маркировка насосов типа Д
Обозначение насоса позволяет получить первоначальную информацию о его серии и номинальных характеристиках.
Рассмотрим распространенный принцип обозначения на примере:
1Д200-90
Его удобно условно разделить на три части:
1Д | 200 | 90
1Д — обозначение серии насоса.
200 — параметр номинальной подачи в базовом обозначении типоразмера.
90 — параметр номинального напора в базовом обозначении типоразмера.
При этом фактические параметры конкретного исполнения необходимо определять по технической документации и характеристикам конкретного насоса. Они могут отличаться в зависимости от исполнения рабочего колеса и комплектации.
Дополнительные обозначения в маркировке
После базового обозначения насоса могут указываться дополнительные характеристики исполнения.
Они могут относиться к варианту рабочего колеса, диаметру или обточке рабочего колеса, типу уплотнения вала, материалам отдельных элементов, климатическому исполнению, категории размещения и другим конструктивным особенностям.
Важно учитывать, что система дополнительных обозначений зависит от серии, производителя и нормативной документации. Поэтому нельзя автоматически переносить расшифровку дополнительной буквы одной модели на все насосы двустороннего входа.
Что означают буквы «а» и «б»
В обозначениях некоторых насосов после числовой части можно встретить буквы, например:
1Д200-90а
или
1Д200-90б.
Такие обозначения обычно связаны с исполнением рабочего колеса и соответствующими изменениями гидравлической характеристики.
Изменение диаметра рабочего колеса позволяет получить другие значения подачи и напора в пределах одного базового типоразмера без разработки полностью нового насоса.
Поэтому исполнения одного базового типоразмера нельзя автоматически считать полностью одинаковыми насосами. Их рабочие характеристики необходимо сравнивать по заводским графикам и технической документации.
Обозначение уплотнения вала
В полной маркировке также может содержаться информация об исполнении уплотнения вала.
Уплотнение является важным элементом насоса, поскольку ограничивает утечку перекачиваемой среды в месте выхода вращающегося вала из корпуса.
Конкретный вариант выбирается с учетом конструкции оборудования, параметров жидкости и условий эксплуатации.
Климатическое исполнение и категория размещения
В конце полного обозначения оборудования могут встречаться обозначения климатического исполнения и категории размещения, например У2, У3, УХЛ4 и другие.
Они определяют допустимые климатические условия и условия размещения оборудования согласно применяемым нормативным требованиям.

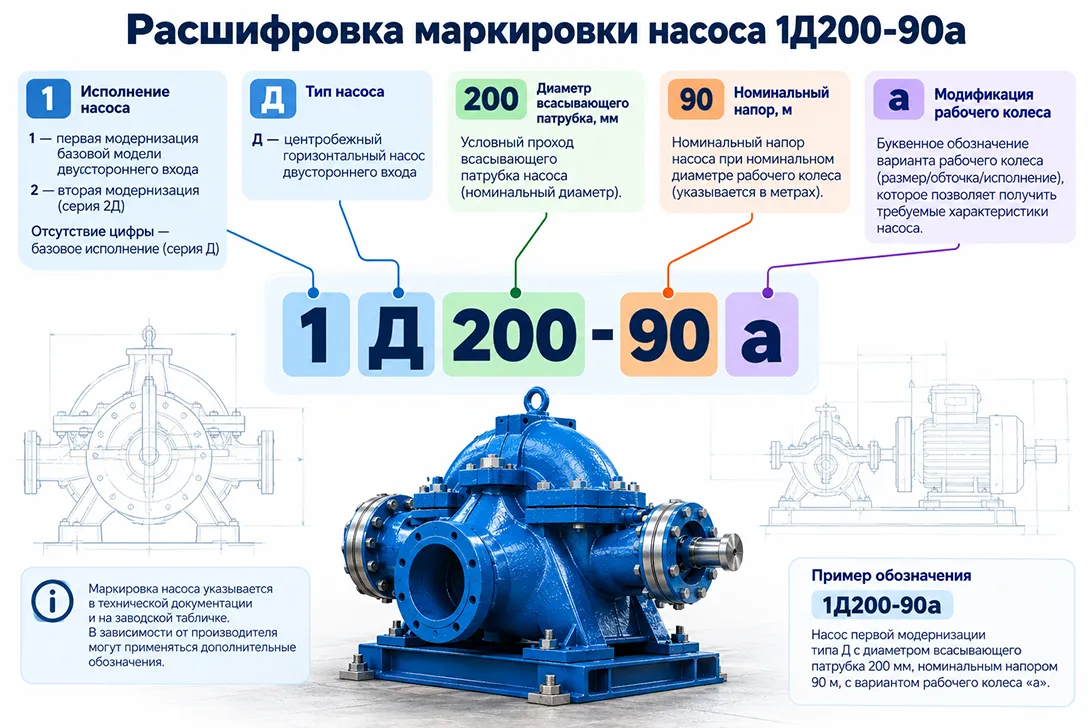

Пример расшифровки маркировки
Упрощенно структуру обозначения можно представить следующим образом:
1Д | 200 | 90 | а | дополнительное исполнение
где:
1Д — серия насоса;
200 — параметр подачи в обозначении типоразмера;
90 — параметр напора в обозначении типоразмера;
а — вариант исполнения рабочего колеса в соответствии с документацией производителя;
дополнительные символы — информация об уплотнении, климатическом исполнении и других особенностях конкретного агрегата.
Основные технические характеристики насосов Д, 1Д и 2Д
Название модели дает только часть информации. Для полноценной оценки оборудования необходимо рассматривать его технические характеристики и рабочие кривые.
Подача
Подача Q показывает объем жидкости, который насос перемещает за единицу времени. Для рассматриваемого промышленного оборудования показатель обычно выражается в м³/ч.
Реальный рабочий диапазон определяется характеристикой конкретной модели и ее исполнения.
Напор
Напор H характеризует энергию, которую насос сообщает перекачиваемой жидкости, и обычно указывается в метрах.
Подача и напор связаны между собой характеристикой насоса: при изменении расхода изменяется и создаваемый напор.
Именно поэтому оборудование необходимо подбирать по рабочей точке, а не только по двум числам в названии.
Частота вращения
Частота вращения рабочего колеса указывается в оборотах в минуту.
Этот параметр связан с используемым электродвигателем и существенно влияет на гидравлические характеристики агрегата.
Мощность электродвигателя
Насосный агрегат комплектуется электродвигателем, мощность которого выбирается с учетом потребляемой насосом мощности в допустимом рабочем диапазоне.
Выбирать насос исключительно по мощности установленного двигателя неправильно: сначала определяются требуемые гидравлические параметры, а затем проверяется необходимая мощность привода.
КПД
Коэффициент полезного действия показывает эффективность преобразования энергии привода в полезную гидравлическую энергию.
Для каждого насоса существует область наиболее эффективной работы.
Кавитационные характеристики
Для насосов большой производительности особенно важны условия на всасывании.
Если давление на входе оказывается недостаточным, возможно возникновение кавитации. Поэтому при выборе Д, 1Д или 2Д необходимо проверять не только Q и H, но и соответствие условий системы кавитационным требованиям конкретного насоса.
Рабочие характеристики насосов Д, 1Д и 2Д
Для технического подбора используются графические характеристики производителя.
Одна из основных — зависимость Q–H, где Q — подача, а H — напор.
Она показывает, какой напор способен создавать насос при различной подаче.
В документации также могут приводиться зависимости КПД от подачи, потребляемой мощности от подачи, кавитационных параметров и характеристики различных вариантов рабочего колеса.
Как читать график Q–H
Предположим, системе требуется определенная подача. На горизонтальной оси графика находится соответствующее значение Q, после чего по характеристике насоса определяется создаваемый при этом расходе напор H.
Фактический режим определяется точкой взаимодействия характеристики насоса с характеристикой гидравлической системы. Поэтому простого совпадения номинальных цифр недостаточно.
Рабочие колеса и варианты исполнения
Для одного базового типоразмера могут использоваться разные варианты рабочего колеса.
Это позволяет получить несколько рабочих характеристик на базе одной конструкции.
Номинальное рабочее колесо
Базовое исполнение обеспечивает характеристику, предусмотренную для основного варианта типоразмера.
Диаметр и геометрия рабочего колеса определяют, в частности, создаваемый напор, потребляемую мощность и положение рабочей характеристики.
Обточенное рабочее колесо
Если необходимо изменить характеристику насоса, может применяться рабочее колесо уменьшенного диаметра.
Уменьшение наружного диаметра позволяет скорректировать гидравлические параметры насоса и приблизить характеристику оборудования к требованиям конкретной системы.
Именно поэтому у одного типоразмера могут существовать исполнения, обозначаемые дополнительными буквами.
Какие насосы Д, 1Д и 2Д бывают по производительности
Номенклатура насосов двустороннего входа охватывает оборудование с существенно различающимися рабочими параметрами. В каталоге «Агроводком» представлены насосы производства ГМС Ливгидромаш серий Д, 1Д и 2Д. Ниже приведены несколько моделей, показывающих диапазон оборудования этого класса.
| Модель | Номинальная подача, м³/ч | Номинальный напор, м | Мощность двигателя, кВт |
|---|---|---|---|
| Д160-112 | 80 | 28 | 15 |
| Д200-36а | 190 | 29,7 | 30 |
| 1Д250-125 | 125 | 30 | 30 |
| 1Д720-90 | 485 | 41 | 90 |
| 1Д1080-70 | 1080 | 70 | 315 |
| 2Д2000-21 | до 2000 в зависимости от исполнения | до 21 в зависимости от исполнения | до 160 в представленных комплектациях |
Например, в карточке Д160-112 указаны номинальная производительность 80 м³/ч, напор 28 м и двигатель 15 кВт, а для Д200-36а — 190 м³/ч, 29,7 м и 30 кВт. Для представленных в каталоге исполнений 1Д диапазон значительно шире: 1Д1080-70 имеет номинальную производительность 1080 м³/ч и напор 70 м. Для серии 2Д в каталоге представлены, в частности, различные исполнения 2Д2000-21.
Технические параметры одного базового типоразмера могут изменяться в зависимости от исполнения рабочего колеса и комплектации. Поэтому таблица подходит для предварительного сравнения, а окончательный выбор необходимо выполнять по характеристикам конкретного насоса и требуемой рабочей точке системы.
Где применяются насосы Д, 1Д и 2Д
Насосы данного класса востребованы прежде всего там, где необходимо перемещать значительные объемы воды или другой допустимой жидкости.
Основные области применения:
- коммунальные системы водоснабжения;
- промышленные системы технического водоснабжения;
- водозаборные и насосные станции;
- системы оборотного водоснабжения;
- системы охлаждения;
- энергетические объекты;
- мелиоративные и оросительные системы;
- различные технологические установки.
Как выбрать между Д, 1Д и 2Д
Выбор следует начинать не с серии насоса, а с параметров системы.
Для предварительного подбора необходимо определить требуемую подачу, необходимый напор, рабочую точку системы, характеристики жидкости, рабочую температуру, условия на всасывающей линии, кавитационные требования, режим работы оборудования, необходимое исполнение рабочего колеса, требования к уплотнению и параметры электродвигателя.
Если насос выбирается на замену существующему агрегату, дополнительно проверяются габаритные и присоединительные размеры.
Только после этого можно сравнивать подходящие модели Д, 1Д и 2Д.
Ошибки при выборе насоса по маркировке
Маркировка удобна для предварительной идентификации оборудования, однако попытка выполнить подбор только по обозначению модели может привести к ошибкам.
Выбор только по цифрам в названии
Цифры в обозначении помогают идентифицировать базовый типоразмер, но фактические параметры конкретного исполнения необходимо проверять по техническим характеристикам и рабочим кривым.
Игнорирование дополнительных букв
Дополнительная буква после основного обозначения может указывать на другое исполнение рабочего колеса или другую конструктивную особенность.
Д, 1Д и 2Д считаются полностью взаимозаменяемыми
При замене необходимо проверить не только Q и H, но и размеры, характеристики, частоту вращения, двигатель, исполнение и условия монтажа.
Не учитываются условия на всасывании
Даже правильно выбранные подача и напор не гарантируют нормальную работу оборудования, если на входе не обеспечены необходимые условия.
Выбор выполняется по мощности двигателя
Одинаковая мощность электродвигателя не означает одинаковых гидравлических характеристик насосов.
Заключение
Маркировка насосов Д, 1Д и 2Д позволяет определить серию оборудования и получить первоначальное представление о его номинальных характеристиках. Однако выбирать или заменять промышленный насос только по обозначению модели недостаточно.
Для правильного подбора необходимо учитывать рабочую точку, характеристику Q–H, частоту вращения, исполнение рабочего колеса, кавитационные условия, мощность электродвигателя, свойства перекачиваемой жидкости и присоединительные размеры.
Особенно внимательно следует подходить к замене уже установленного оборудования. Сходные значения подачи и напора еще не означают полной взаимозаменяемости агрегатов.
Если необходимо подобрать насос Д, 1Д или 2Д либо найти замену установленному оборудованию, специалисты компании «Агроводком» помогут сопоставить технические характеристики и подобрать подходящее исполнение под условия конкретной системы.
Подберите насос двустороннего входа от завода ГМС Ливгидромаш
Вопросы и ответы
- Что означает буква Д в маркировке насоса?
- Она является частью обозначения типа горизонтальных центробежных насосов двустороннего входа. Полное значение маркировки необходимо определять по документации соответствующей серии и производителя.
- Чем отличаются насосы Д, 1Д и 2Д?
- Они относятся к одному общему классу насосов двустороннего входа, но представлены разными сериями и типоразмерами. Конкретные различия необходимо оценивать по гидравлическим характеристикам, конструкции и присоединительным размерам выбранных моделей.
- Что означают цифры в маркировке 1Д200-90?
- Они входят в обозначение базового типоразмера и характеризуют его номинальные параметры. Фактические характеристики конкретного исполнения необходимо проверять по технической документации и рабочим кривым производителя.
- Что означает буква «а» или «б» после обозначения насоса?
- В обозначениях ряда моделей дополнительные буквы связаны с вариантами исполнения рабочего колеса и соответствующими гидравлическими характеристиками. Точное значение буквы следует проверять для конкретной серии.
- Можно ли заменить насос Д на 1Д?
- В отдельных случаях можно подобрать современный или альтернативный агрегат с подходящими параметрами, но прямую взаимозаменяемость нельзя определять только по названию. Необходимо сравнить рабочие характеристики, размеры, двигатель и условия установки.
- Можно ли установить другой электродвигатель?
- Возможность замены двигателя определяется требуемой мощностью, частотой вращения, конструкцией агрегата, способом соединения и другими техническими параметрами.
- Как подобрать аналог насоса Д, если старая модель снята с производства?
- Для подбора аналога желательно знать полное обозначение установленного насоса, фактическую подачу и напор, характеристики системы, частоту вращения, мощность двигателя, размеры патрубков и монтажные размеры. Если сохранился паспорт или фотография заводско
Эксперт статьи
Нугманов Рамиль Вильевич
Специалист по подбору насосного оборудования
Делится практическими советами по выбору, расчёту и эксплуатации насосов, помогает разобраться в характеристиках оборудования и избежать ошибок при покупке. Специализируется на решениях для водоснабжения, отопления, водоотведения, а также для сельскохозяйственных и промышленных объектов.
Задать вопрос эксперту
Оставьте контактные данные, и мы свяжемся с вами в ближайшее время.
