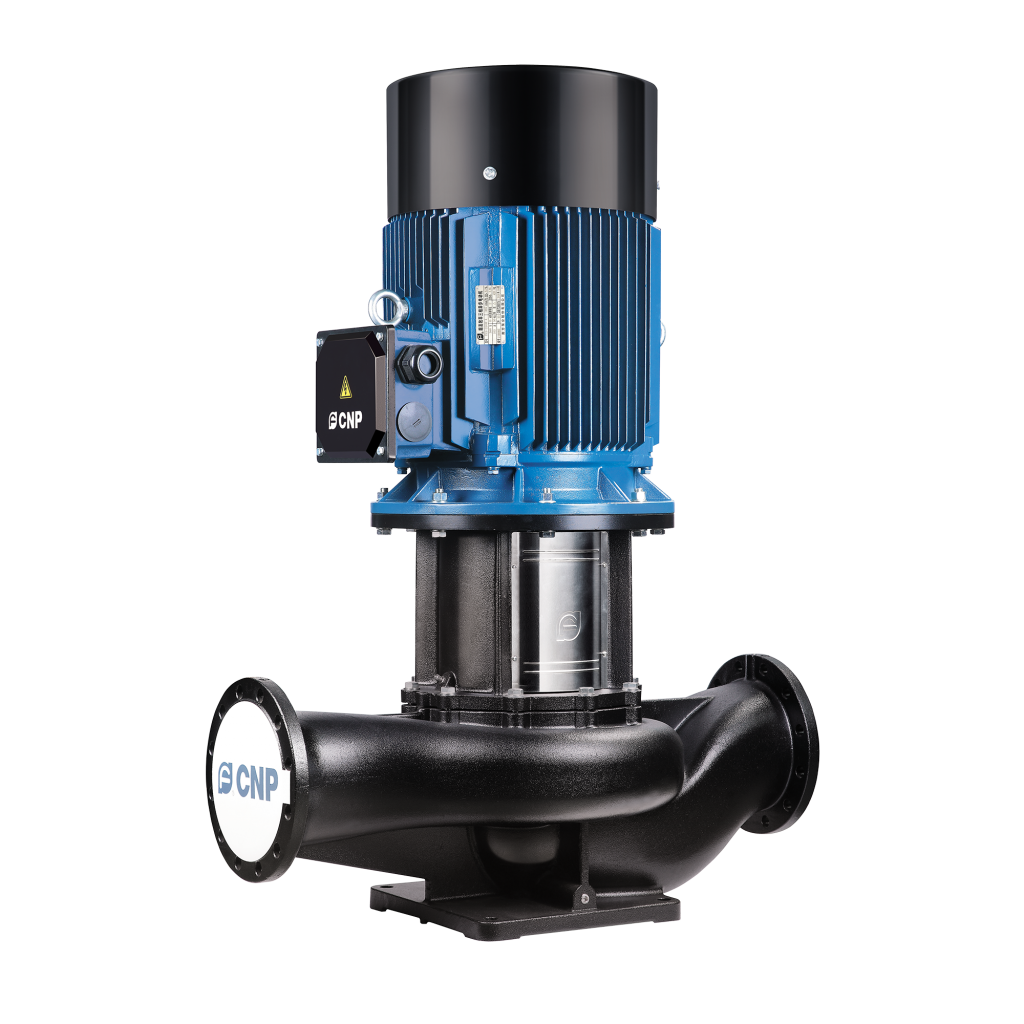

Консольно-моноблочные линейные насосы TD

Насосы серии TD CNP — это высокоэффективные одноступенчатые вертикальные циркуляционные насосы с соосным «in-line» расположением патрубков. Они обеспечивают надёжную работу и простое обслуживание для систем отопления, горячего и холодного водоснабжения, вентиляции и кондиционирования.

Основные преимущества

• Соосное расположение патрубков «in-line» облегчает монтаж и интеграцию в существующие трубопроводы.
• Конструкция с «сухим» ротором делает насос менее чувствительным к наличию включений в перекачиваемой среде по сравнению с насосами с «мокрым» ротором.
• Моноблочная конструкция: стандартный электродвигатель и насосная часть, что позволяет снимать насосную часть без демонтажа системы.
• Картриджное торцевое уплотнение упрощает сервис и техническое обслуживание.
• Возможность исполнения корпуса из нержавеющей стали (AISI 304/316) — для особо требовательных условий.
• Широкий диапазон рабочих характеристик: подачи, напора, мощности и температур.

Области применения CNP TD

Насосы серии TD подходят для эксплуатации в следующих системах:

• системы отопления и горячего водоснабжения;
• системы кондиционирования и вентиляции (чиллер-фанкойл);
• системы холодного водоснабжения;
• подкачивающие насосные станции и котельные установки;
• ирригация и полив, технологические контуры охлаждения (градирни и теплообменники).

Технические характеристики насосов TD

• Производительность: 4 м³/ч – 1200 м³/ч.
• Напор: 4,5 м – 108 м.
• Мощность: 0,37 кВт – 110 кВт (в расширенном исполнении — до 200 кВт).
• Температура перекачиваемой жидкости: от −15 °C до +110 °C.
• Максимальное рабочее давление корпуса: стандартно до 12 бар, возможны исполнения на 16 бар и выше.
• Материалы: корпус — чугун; рабочее колесо — чугун или нержавеющая сталь; по запросу — бронза.
• Класс защиты электродвигателя: IP55.
• Класс энергоэффективности: IE2.

Особенности конструкции

• Моноблочная сборка: двигатель и насосная часть соединены фланцем или муфтой — компактная и обслуживаемая конструкция.
• Патрубки расположены на одной линии («in-line»), что значительно упрощает монтаж и демонтаж.
• Возможность оснащения преобразователем частоты для регулирования скорости и экономии энергии.
• Возможность обслуживания одним человеком — благодаря картриджному уплотнению и конструкции модульного снятия.

Применяемые жидкости и условия эксплуатации

• Насосы рассчитаны на перекачивание чистых, не агрессивных к материалам насоса жидкостей, не содержащих абразивных, твёрдых или волокнистых включений.
• Жидкость должна соответствовать условиям материала изготовления и параметрам вязкости и плотности (при увеличении вязкости или плотности гидравлические характеристики могут снижаться).
